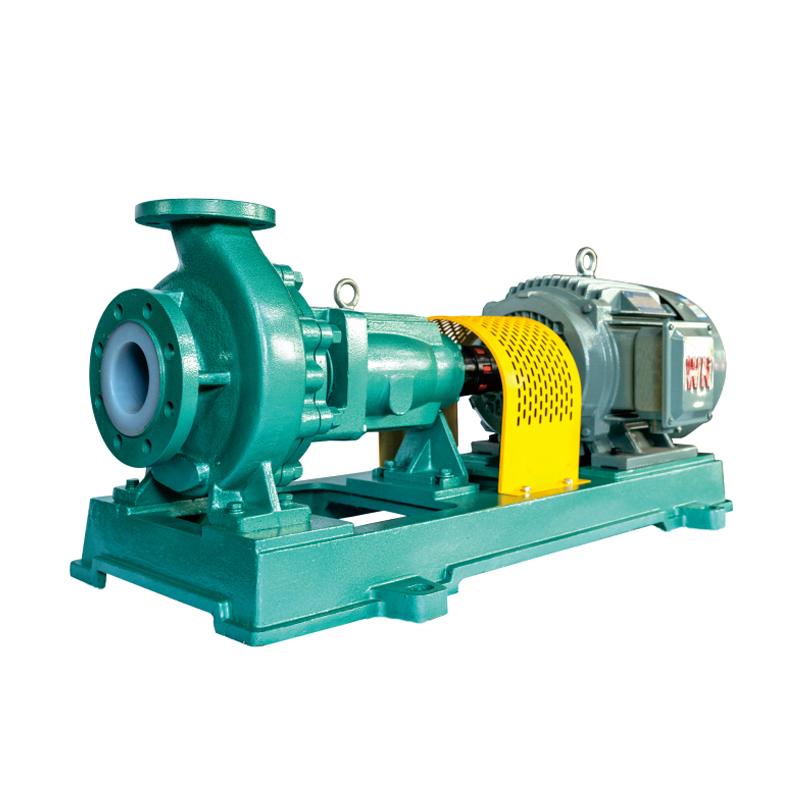

Pompa Sentrifugal Kimia Berlapis Hisap Tunggal Satu Tahap IHF

Pompa Sentrifugal Kimia Paduan Fluoroplastik Hisap Tunggal Satu Tahap Seri IHF (Pompa Sentrifugal IHF) dirancang dan diproduksi sesuai standar internasional, dengan mengintegrasikan teknologi pompa non-logam yang mutakhir. Selubung pompa dibuat dengan cangkang logam yang dilapisi dengan perfluoroetilen propilena (F46). Penutup pompa, impeler, dan selongsong poros dilengkapi sisipan logam yang dikemas dalam fluoroplastik melalui metode sintering dan pengepresan. Segel mekanis bellow eksternal dirancang dengan cincin stasioner yang terbuat dari 99,9% keramik alumina (atau silikon karbida) dan cincin berputar yang terbuat dari bahan pengisi PTFE, memastikan ketahanan terhadap korosi, keausan, dan kinerja penyegelan yang unggul.

Saluran masuk dan keluar pompa diperkuat dengan baja tuang untuk meningkatkan ketahanan tekanannya. Pompa sentrifugal IHF sangat dihargai dalam penggunaan praktis karena ketahanan korosi dan ausnya yang sangat baik, toleransi suhu tinggi, daya tahan, kekuatan mekanik yang tinggi, dan pengoperasian yang lancar. Pompa ini memiliki struktur yang dirancang dengan baik yang mendukung penyegelan yang andal, perawatan yang mudah, dan masa pakai yang lama, sekaligus meminimalkan waktu henti dan mengurangi keahlian teknis yang diperlukan untuk pemeliharaan.

Diproduksi sesuai dengan standar ISO2858 dan HG/T3183, dimensi antarmuka pompa ini selaras dengan model pompa kimia lainnya seperti IH, CZ, dan lainnya, memastikan kompatibilitas, efisiensi tinggi, dan getaran minimal.

Pompa sentrifugal seri IHF banyak digunakan di berbagai industri, termasuk biofarmasi, petrokimia, metalurgi pertambangan, percetakan dan pencelupan tekstil, pembangkit listrik, pengolahan makanan, pembuatan kertas, pelapisan listrik, pengolahan air limbah, pengolahan gas buang, energi baru, dan material baru.

Pompa seri IHF biasanya dilengkapi dengan segel mekanis WB2 eksternal ujung tunggal. Cincin segel mekanis silikon karbida ringan dan memiliki koefisien muai panas yang rendah, kekerasan tinggi, kekuatan suhu tinggi yang sangat baik, stabilitas dimensi yang baik pada suhu tinggi, ketahanan korosi yang kuat, modulus elastisitas tinggi, dan masa pakai yang lebih lama.

Opsi penyesuaian tersedia untuk pompa seri IHF, dan segel mekanis dapat disesuaikan untuk memenuhi persyaratan spesifik pada kondisi kerja yang berbeda. Untuk menangani media korosif dengan kristalisasi atau partikel padat, segel mekanis ujung ganda dengan pembilasan air dapat dipilih.

Komponen kotak bantalan pada pompa IHF memanfaatkan pelumasan gemuk, mencegah kebocoran oli, selip bantalan, kenaikan suhu berlebihan, dan kerusakan bantalan.

Struktur sederhana pompa seri IHF membuat perawatan menjadi mudah, secara signifikan mengurangi keterampilan teknis yang diperlukan dari personel pemeliharaan dan menyederhanakan pembongkaran dan perbaikan.

Aplikasi:
Bidang Penggunaan: Pompa sentrifugal IHF banyak digunakan di berbagai industri, termasuk perlindungan lingkungan, minyak bumi, bahan kimia, makanan, biofarmasi, pembangkit listrik, metalurgi, dirgantara, dan banyak lagi. Ini sangat cocok untuk aplikasi di kilang, pabrik etilen, pabrik pengolahan gas alam, pabrik kimia, pabrik farmasi, pabrik bahan bakar nuklir, pembangkit listrik tenaga nuklir, dan sektor industri lainnya.

Aplikasi Produk: Ketahanan korosi dan aus pompa sentrifugal IHF telah dibuktikan melalui penggunaan praktis yang ekstensif. Beberapa aplikasi utama meliputi:

Mengangkut media korosif dalam produksi kimia.

Pengolahan air limbah klorin dan penambahan asam dalam proses soda kaustik membran ion (banyak digunakan di pabrik soda kaustik membran ion domestik).

Transportasi elektrolit dalam peleburan logam non-ferrous.

Proses pencucian asam dalam manufaktur mobil.

Industri farmasi, petrokimia, listrik, pelapisan listrik, pewarnaan, pestisida, pembuatan kertas, makanan, dan tekstil.

Pengangkutan jangka panjang asam sulfat pekat, asam klorida, asam fluorida, asam nitrat, aqua regia, alkali kuat, oksidan kuat, pelarut organik, zat pereduksi, dan media sangat korosif lainnya pada suhu mulai dari -20°C hingga 150°C tanpa kerusakan apa pun. Hal ini menjadikannya salah satu pilihan paling populer bagi pengguna di industri tersebut.

Bahan:
Selubung pompa dibuat dari cangkang logam yang dilapisi dengan perfluoroetilen propilena (F46, PFA), sedangkan penutup pompa dan impeler dibuat dengan membungkus sisipan logam dengan fluoroplastik melalui proses sintering dan pengepresan. Segel mekanis bellow eksternal canggih digunakan untuk poros, dengan cincin stasioner terbuat dari keramik alumina (atau silikon karbida), dan cincin berputar terbuat dari bahan pengisi PTFE, memberikan ketahanan korosi dan abrasi yang unggul. Saluran masuk dan saluran keluar diperkuat dengan baja tuang, yang secara signifikan meningkatkan toleransi pompa terhadap suhu dan tekanan. Jika diperlukan, desain khusus dan opsi manufaktur tersedia untuk memenuhi kondisi operasional tertentu.

Dapatkan Penawaran

Bidang Aplikasi
Kedokteran biologi, petrokimia, pertambangan, metalurgi, percetakan dan pencelupan tekstil, listrik, makanan, pembuatan kertas, pelapisan listrik, pengolahan limbah, cerobong asap
pengolahan gas, energi baru, material baru, dan industri lainnya.

Penggunaan Pompa
Menyampaikan berbagai konsentrasi asam sulfat, asam klorida, asam nitrat, aqua regia, asam fluorida, alkali kuat, pengoksidasi kuat, reduktor, dan media korosif kuat seperti ion klor. Dapat tahan terhadap semua baja tahan karat untuk menahan media korosi, bukan paduan titanium yang mahal, uang.

Instruksi Desain
Pompa sentrifugal plastik fluor horizontal satu tahap hisap tunggal IHF sesuai dengan standar internasional dan dikombinasikan dengan desain dan proses pembuatan pompa non-logam. Badan pompa mengadopsi biaya lapisan cangkang logam (F46, PFA), penutup pompa, impeler, dan selongsong poros terbuat dari plastik fluor dengan sisipan logam yang mengalihdayakan seluruh penekanan sintering dan menjadi, segel poros dipasang di luar menggunakan segel mekanis bellow canggih, statis memilih cincin alumina atau silikon karbida 99,9%, cincin dengan empat bahan pengisi fluor, segel tahan korosi yang sangat baik. Impor dan ekspor pompa mengadopsi tulangan baja cor, untuk meningkatkan tekanan lembut bantalan pada kinerja pompa. Penggunaan praktis menunjukkan bahwa pompa memiliki ketahanan terhadap korosi, ketahanan abrasi, ketahanan suhu tinggi, tidak menua, kekuatan mekanik yang tinggi, pengoperasian yang lancar, struktur yang wajar, kinerja yang canggih dan tersegel dapat diandalkan, perawatan pembongkaran yang mudah, masa pakai yang lama.

Nomor Model	Kapasitas Aliran (m³/h)	Kepala Pompa (m)	Tenaga Motor (KW)	Kecepatan Putar (r/mnt)	Efisiensi (%)	NPSH _r (m)	Diameter (mm)
							saluran masuk	saluran keluar
IHF40-25-125	4	23	1.5	2900	32	2.5	40	25
	6	20
	8	18.5
	2	5.5	0.55	1450	28	2.5
	3	5
	4	4.5
IHF40-25-160	4	34	2.2	2900	30	3
	6	32
	8	28
	2	9	0.55	1450	24	3
	3	8
	4	7
IHF40-25-200	4	52	4	2900	26	3
	6	50
	8	48
	2	13.5	0.75	1450	22	3
	3	12.5
	4	12
IHF40-25-250	4	82	7.5	2900	22	4.5	40	25
	6	80
	8	78
	2	20.5	1.5	1450	20	4.5
	3	20
	4	19.5
IHF50-32-125	10	23	2.2	2900	51	3	50	32
	12.5	20
	15	18.5
	5	5.5	0.55	1450	46	3
	6.3	5
	8	4.5
IHF50-32-160	10	34	4	2900	41	3
	12.5	32
	15	28
	5	9	0.55	1450	37	3
	6.3	8
	8	7
IHF50-32-200	8	52	7.5	2900	36	3
	12.5	50
	17	48
	5	13.5	1.1	1450	30	3
	6.3	12.5
	8	12
IHF50-32-250	10	82	15	2900	30	4.5
	12.5	80
	15	78
	5	20.5	1.5	1450	26	4.5
	6.3	20
	8	19.5
IHF65-50-125	15	23	3	2950	58	3.5	65	50
	25	20
	30	18.5
	7.5	5.5	0.55	1450	52	3.5
	12.5	5
	15	4.5

Nomor Model	Kapasitas Aliran (m³/h)	Kepala Pompa (m)	Tenaga Motor (KW)	Kecepatan Putar (r/mnt)	Efisiensi (%)	NPSH _r (m)	Diameter (mm)
							saluran masuk	saluran keluar
IHF65-50-160	15	34	5.5	2900	50	3.5	65	50
	25	32
	30	28
	7.5	9	1.1	1450	45	3.5
	12.5	8
	15	7
IHF65-40-200	15	52	11	2900	46	3.5		40
	25	50
	30	48
	7.5	13.5	1.5	1450	40	3.5
	12.5	12.5
	15	12
IHF65-40-250	15	82	18.5	2900	43	3.5
	25	80
	30	78
	7.5	20.5	3	1450	39	3.5
	12.5	20
	15	19.5
IHF80-65-125	40	23	7.5	2900	48	4	80	65
	50	20
	60	18.5
	15	5.5	1.1	1450	43	4
	25	5
	30	4.5
IHF80-65-160	40	34	11	2900	61	4
	50	32
	60	28
	15	9	1.5	1450	56	4
	25	8
	30	7
IHF80-50-200	35	52	15	2900	63	4		50
	50	50
	60	48
	15	13.5	2.2	1450	57	4
	25	12.5
	30	12
IHF80-50-250	35	80	30	2900	49	4.5	80	50
	50	78
	60	76
	15	20.5	5.5	1450	46	4.5
	25	20
	30	19.5
IHF80-50-315	40	127	45	2900	42	5
	50	125
	60	120
	15	34	11	1450	35	5
	25	32
	30	30
IHF100-80-125	80	22	15	2900	54	4.5	100	80
	100	20
	120	18.5
	40	5.5	2.2	1450	50	4.5
	50	5
	60	4.5
IHF100-80-160	80	34	18.5	2900	67	4.5
	100	32
	120	28
	40	9	2.2	1450	63	4.5
	50	8
	60	7
IHF100-65-200	80	52	30	2900	70	4.5		65
	100	50
	120	48
	40	13.5	5.5	1450	66	4.5
	50	12.5
	60	12
IHF100-65-250	70	82	45	2900	65	5
	100	80
	120	78
	40	20.5	7.5	1450	62	5
	50	20
	60	19.5

Nomor Model	Kapasitas Aliran (m³/h)	Kepala Pompa (m)	Tenaga Motor (KW)	Kecepatan Putar (r/mnt)	Efisiensi (%)	NPSH _r (m)	Diameter (mm)
							saluran masuk	saluran keluar
IHF100-65-315	70	127	75	2900	50	5.2	100	65
	100	125
	120	123
	40	34	15	1450	46	5.2
	50	32
	60	30
IHF125-100-160	130	34	30	2900	61	5	125	100
	150	32
	170	28
	65	9	4	1450	56	5
	75	8
	85	7
IHF125-100-200	130	52	45	2900	63	5		100
	150	50
	170	48
	65	13.5	11	1450	55	5
	75	12.5
	85	12
IHF125-100-280	150	102	110	2900	60	6
	200	100
	240	96
	80	27	18.5	1450	56	6
	100	25
	120	23
IHF125-100-315	80	34	18.5	1450	60	5.5
	100	32
	120	30
IHF125-100-400	80	53	30	1450	65	6	125	100
	100	50
	120	48
IHF150-125-250	150	20.5	22	1450	60	5	150	125
	200	20
	240	18
IHF150-125-315	150	34	30	1450	70	5.5	150	125
	200	32
	240	30
IHF150-125-400	150	52	55	1450	65
	200	50
	240	48
IHF200-150-250	250	21	45	1450	58	6	200	150
	400	20
	480	18
IHF200-150-315	250	34	75	1450	60	6
	400	32
	480	30
IHF200-150-400	250	52	90	1450	67	6.5
	400	50
	480	48
IHF250-200-315	400	34	90	1450	75	6.5	250	200
	600	32
	700	28
IHF250-200-400	400	53	132	1450	68	6.5
	600	50
	700	47
IHF300-250-315	800	34	160	1450	80	7	300	250
	950	32
	1100	30
IHF300-250-400	800	53	185	1450	77	7
	980	50
	1100	47
IHF400-350-600	2000	32	355	980	65	6	400	350
IHF550-500-800	3600	36	710	750	65	5	550	500

Kondisi Kerja

Diameter Pompa	25mm - 400mm
Suhu Kerja	- 20℃ - 180℃
Kisaran Kapasitas Aliran	1,6m³/jam - 2600m³/jam
Kisaran Kepala Pompa	5m - 130m
Kisaran Bahan	Lapisan FEP(F46), PFA
Standar yang Dirancang	GB/T9969、ISO5828
