IME-FT Generasi keempat pompa magnet berlapis fluor dengan efisiensi tinggi dan hemat energi

Dapatkan Penawaran

Bidang Aplikasi
Kedokteran biologi, petrokimia, pertambangan, metalurgi, percetakan dan pencelupan tekstil, listrik, makanan, pembuatan kertas, pelapisan listrik, pengolahan limbah, gas buang
pengolahan, energi baru, material baru, dan industri lainnya.

Penggunaan Pompa
Berlaku untuk mengangkut media pembersih yang mudah terbakar dan mudah meledak, beracun dan berbahaya, berharga dan sangat korosif; Seperti konsentrasi asam dan alkali, garam, pelarut, oksidator kuat, dll.

Instruksi yang Dirancang
Pompa magnet berlapis fluor generasi keempat didasarkan pada akumulasi teknis jangka panjang perusahaan dan teknologi maju asing untuk referensi pada desain dan pengembangan pompa magnet hemat energi efisiensi tinggi. Bekerja sama dengan Universitas Teknologi Hefei, melalui ANSYS dan CFD, membantu desain dan berulang kali mengoptimalkan ukuran hidrolik untuk meningkatkan efisiensi sebesar 5-8 poin persentase dibandingkan dengan standar nasional. Selongsong yang diperkuat terbuat dari serat karbon, yang menghilangkan pengaruh arus eddy magnetik dan memberikan ketahanan tekanan dan suhu yang lebih baik. Semua spesifikasi memiliki dua struktur motor tipe koneksi langsung dan tipe split. Performa luar biasa dan performa berbiaya tinggi dari rangkaian pompa magnet ini telah menjadi pilihan pertama untuk menggantikan pompa magnet impor

Dengan motor sekunder n=2900r/mnt Tekanan desain: 1,6Mpa

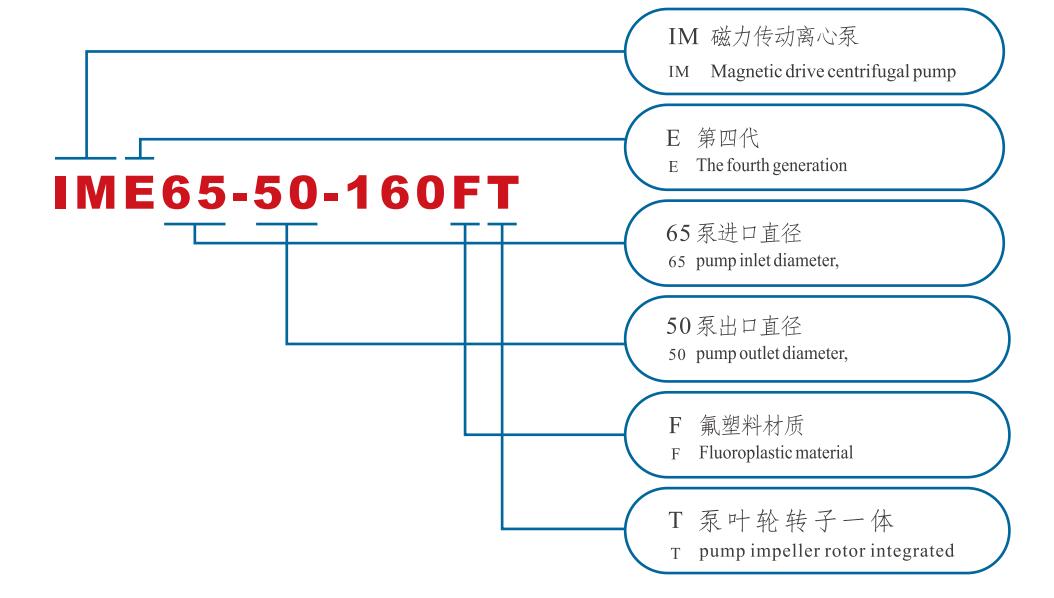

Nomor Model	Kapasitas Aliran (m³/h)	Kepala Pompa （m）	Efisiensi （%）	Tenaga motor （kW）	NPSH _r （m）	Diameter (mm)		Kecepatan berputar
Nomor Model	Kapasitas Aliran (m³/h)	Kepala Pompa （m）	Efisiensi （%）	Tenaga motor （kW）	NPSH _r （m）	saluran masuk	saluran keluar	Kecepatan berputar
IME50-32-125	12.5	20	51	2.2	3	50	32
IME50-32-160	12.5	32	56	3	3	50	32
IME50-32-200	12.5	50	45	5.5	3	50	32
IME50-32-250	12.5	80	35	11	3	50	32
IME65-50-125	25	20	62	3	3.5	65	50
IME65-50-160	25	32	60	5.5	3.5	65	50
IME65-40-200	25	50	55	11	3.5	65	40
IME65-40-250	25	80	40	22	3.8	65	40
IME80-65-125	50	20	70	5.5	4	80	65
IME80-65-160	50	32	69	11	4	80	65	2900
IME80-50-200	50	50	62	15	4	80	50
IME80-50-250	50	80	60	30	4.5	80	50
IME100-80-125	100	20	71	11	4.5	100	80
IME100-80-160	100	32	65	18.5	4.5	100	80
IME100-65-200	100	50	65	30	4.5	100	65
IME100-65-250	100	80	65	45	4.5	100	65
IME100-80-315	100	125	55	90	5	100	80
IME125-100-160	160	32	65	30	5	125	100
IME125-100-200	160	50	70	37	5.5	125	100

Dengan motor empat tahap n=1450r/mnt Tekanan desain: 1,6Mpa

Nomor Model	Kapasitas Aliran (m³/h)	Kepala Pompa (m)	Efisiensi (%)	Tenaga motor (kW)	NPSH _r (m)	Diameter (mm)		Kecepatan berputar
Nomor Model	Kapasitas Aliran (m³/h)	Kepala Pompa (m)	Efisiensi (%)	Tenaga motor (kW)	NPSH _r (m)	saluran masuk	saluran keluar	Kecepatan berputar
IME50-32-125	6.3	5	44	0.55	2	50	32
IME50-32-160	6.3	8	49	0.55	2	50	32
IME50-32-200	6.3	12.5	38	1.1	2	50	32
IME50-32-250	6.3	20	28	1.5	2	50	32
IME65-50-125	12.5	5	56	0.55	2	65	50
IME65-50-160	12.5	8	55	1.1	2	65	50
IME65-40-200	12.5	12.5	50	1.5	2	65	40
IME65-40-250	12.5	20	35	3	2	65	40
IME80-65-125	25	5	68	1.1	2.5	80	65
IME80-65-160	25	8	67	1.5	2.5	80	65	1450
IME80-50-200	25	12.5	60	2.2	2.5	80	50
IME80-50-250	25	20	58	5.5	2.5	80	50
IME100-80-125	50	5	70	1.5	2.5	100	80
IME100-80-160	50	8	64	2.2	2.5	100	80
IME100-65-200	50	12.5	64	5.5	2.5	100	65
IME100-65-250	50	20	64	7.5	2.5	100	65
IME100-80-315	50	32	50	11	2.5	100	80
IME125-100-160	100	8	63	5.5	2.8	125	100
IME125-100-200	100	12.5	68	11	2.8	125	100
IME125-100-250	100	20	72	15	3	125	100
IME125-100-315	100	32	65	18.5	3	125	100
IME125-100-400	100	50	62	30	3.4	125	100
IME150-125-250	200	20	48	30	3.6	150	125
IME150-125-315	200	32	70	30	4.1	150	125
IME150-125-400	200	50	65	55	4.1	150	125
IME200-150-250	400	20	65	45	4.5	200	150
IME200-150-315	400	32	70	75	4.5	200	150
IME200-150-400	400	50	66	110	5	200	150
IME250-200-315	650	32	53	132	6.5	250	200
IME300-250-315	1000	32	70	185	6.5	300	250

Kondisi Kerja

Diameter Pompa	32 - 300mm
Suhu Kerja	- 20℃ - 180℃
Kisaran Kapasitas Aliran	3m³/jam - 800m³/jam
Kisaran Kepala Pompa	15m - 125m
Kisaran Bahan	FEP (F46) berjajar, PFA.
Standar yang Dirancang	HG/T2730、SH/T3148、API685
