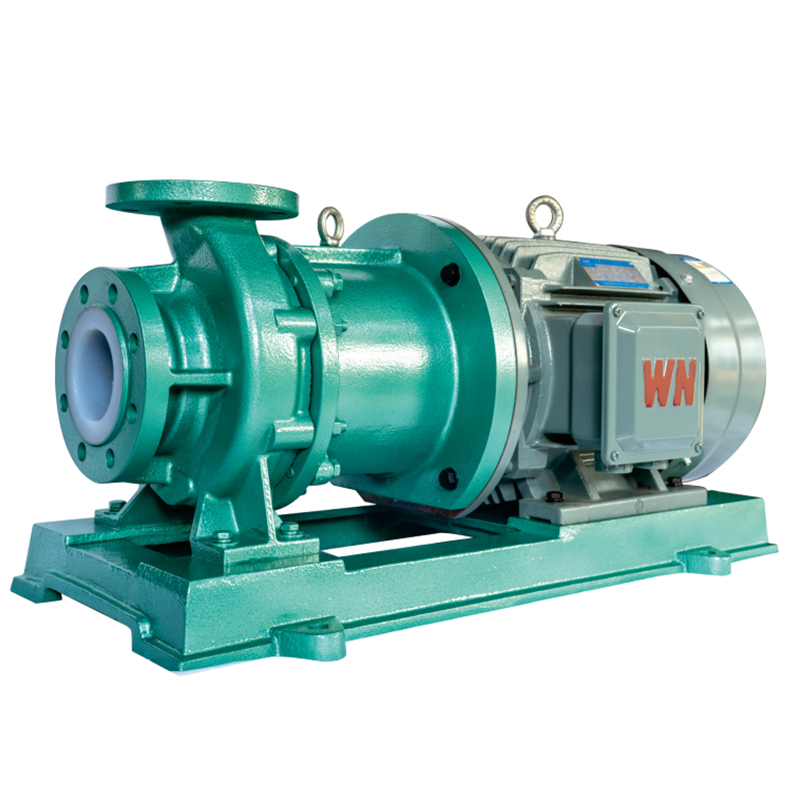

Pompa Berpenggerak Magnetik Berjajar IMD-FT

Rumah / Produk / Pompa Penggerak Magnetik / Pompa Berpenggerak Magnetik Berjajar IMD-FT
Pompa Berpenggerak Magnetik Berjajar IMD-FT
  • Pompa Berpenggerak Magnetik Berjajar IMD-FT

Pompa Berpenggerak Magnetik Berjajar IMD-FT

Pompa IMD adalah pompa yang digerakkan oleh magnet plastik fluorin berdaya tinggi dan berdaya angkat tinggi. Dimensi desain dan pemasangan pompa sesuai dengan standar internasional ISO. Semua spesifikasi dilengkapi kopling motor langsung, didukung oleh braket perantara, dengan struktur kompak yang memudahkan pembongkaran. Komponen utama terbuat dari F46 berlapis baja, memberikan kekuatan bodi pompa yang tinggi. Magnet bagian dalam dan luar terbuat dari bahan magnet berperforma tinggi, "Neodymium Iron Boron", dan selongsong isolasi terbuat dari bahan non-logam impor, sehingga secara signifikan mengurangi kehilangan arus eddy magnet. Pompa ini mampu mengangkut media korosif dengan konsentrasi tinggi dan kepadatan lebih besar dari 1,9t/m3.

Metode penggeraknya adalah penggerak magnetis tidak langsung dan non-kontak, dengan isolasi lengkap antara magnet dalam dan luar melalui selongsong isolasi. Hal ini memastikan ruang pompa tertutup rapat, menghilangkan kebocoran dan mencegah polusi pada lingkungan kerja. Ini sangat cocok untuk mengangkut media yang sangat asam, basa, oksidatif, mudah terbakar, mudah meledak, beracun, dan mudah menguap. Pompa magnet seri IMD, dengan kinerja luar biasa dan harga terjangkau, telah menjadi pilihan pertama bagi pengguna yang menggantikan pompa magnet impor yang mahal dan sulit disuplai di banyak proyek.

Aplikasi
Pompa magnet seri IMD, dengan laju aliran 6-120m³/jam dan head 15-40m, cocok untuk mengangkut media kimia yang sangat korosif, mudah terbakar, beracun, dan mudah menguap.
Suhu pengoperasian: -20 hingga 100°C; pompa dilarang mengering.

Fitur Desain:
1. Desain dan Prinsip Kerja Pencegahan Kebocoran
Pompa menghilangkan kebutuhan akan segel poros dengan memanfaatkan kopling magnetik untuk penggerak tidak langsung, menghilangkan masalah kebocoran dan mencegah polusi pada lingkungan kerja.
Bagian aliran pompa terbuat dari "paduan fluoroplastik", yang memungkinkan pengangkutan konsentrasi asam, basa, oksidator kuat, dan media korosif lainnya secara terus-menerus tanpa kerusakan.
Unit penggeraknya menggunakan kopling magnet permanen yang dipasang langsung pada poros motor. Ruang pompa tertutup rapat, dan impeler berputar melalui kopling magnet. Desain ini kompak, aman, dan hemat energi.
2. Struktur Badan Pompa yang Tahan Lama
Meskipun bagian yang bersentuhan dengan cairan terbuat dari fluoroplastik, casing badan pompa terbuat dari bahan logam, sehingga badan pompa dapat menahan beban pipa dan benturan mekanis.

Dapatkan Penawaran
PRAV：Pompa Penggerak Magnetik Self-Priming Plastik Fluor Berlapis ZMD
BERIKUTNYA：IME-FT Generasi keempat pompa magnet berlapis fluor dengan efisiensi tinggi dan hemat energi
  • Deskripsi
  • Hubungi Kami

Bidang Aplikasi
Kedokteran biologi, petrokimia, pertambangan, metalurgi, percetakan dan pencelupan tekstil, listrik, makanan, pembuatan kertas, pelapisan listrik, pengolahan limbah, gas buang
pengolahan, energi baru, material baru, dan industri lainnya.

Penggunaan Pompa
Berlaku untuk mengangkut media pembersih yang mudah terbakar dan mudah meledak, beracun dan berbahaya, berharga dan sangat korosif; Seperti apapun. konsentrasi asam dan alkali, garam, pelarut, oksidator kuat, dll.

Instruksi Desain
IMD-FT Lined-in Magnetic Driven Pump adalah produk pompa magnetik IMD Lined-in Fluorine Plastic berdasarkan teknis jangka panjang perusahaan.
akumulasi dan referensi ke teknologi asing yang maju dan penelitian desain serta pengembangan pompa magnetik hemat energi yang sangat efisien. Penampilan pompa dan dimensi pemasangan sesuai dengan standar internasional ISO untuk desain dan produksi, semua spesifikasi motor berbentuk asosiasi lurus, didukung oleh braket tengah, volume kecil, dan pembongkaran yang nyaman; Di luar selongsong menggunakan plastik fluor dengan seluruh cetakan, tambahkan penguatan cetakan material komposit non-logam, untuk meningkatkan ketahanan tekanan spacer, dan menghilangkan kehilangan arus eddy magnetik, Karakteristik kinerja pompa untuk aliran kecil hm tinggi, menyampaikan kepadatan lebih besar dari 1,9 t/m3 media korosif yang kuat. Rangkaian pompa magnet dengan kinerja luar biasa dan rasio tinggi ini telah menjadi pengganti pompa magnet pilihan pertama yang diimpor.

Dengan motor sekunder n=2900r/mnt Tekanan desain: 1,6Mpa

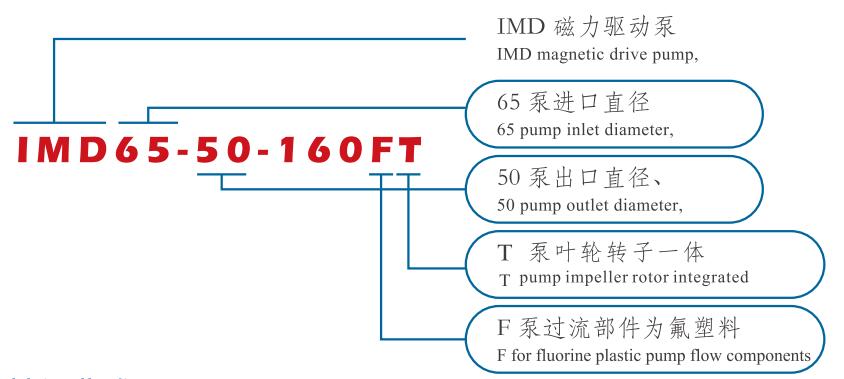

Nomor Model Kapasitas Aliran (m³/jam) Kepala Pompa (m) Efisiensi (%) Tenaga motor (kW) NPSH r (m) Diameter (mm) Kecepatan berputar
saluran masuk saluran keluar
IMD32-25-160FT 3.2 32 23 2.2 2.5 32 25
IMD40-25-160FT 6.3 32 30 3 2.7 40 25
IMD40-25-200FT 6.3 50 18 7.5 2.7 40 25
IMD40-25-250FT 6.3 80 18 11 3 40 25
IMD50-32-125FT 12.5 20 41 2.2 3 50 32
IMD50-32-160FT 12.5 32 42 4 3 50 32
IMD50-32-200FT 12.5 50 43 7.5 3 50 32
IMD50-32-250FT 12.5 80 31 15 3 50 32
IMD65-50-125FT 25 20 52 4 3.5 65 50
IMD65-50-160FT 25 32 55 7.5 3.5 65 50 2900
IMD65-40-200FT 25 50 45 11 3.5 65 40
IMD65-40-250FT 25 80 32 22 3.8 65 40
IMD80-65-125FT 50 20 55 7.5 4 80 65
IMD80-65-160FT 50 32 65 11 4 80 65
IMD80-50-200FT 50 50 55 18.5 4 80 50
IMD80-50-250FT 50 80 57 30 4.5 80 50
IMD100-80-125FT 100 20 68 11 4.5 100 80
IMD100-80-160FT 100 32 58 18.5 4.5 100 80
IMD100-65-200FT 100 50 63 30 4.5 100 65
IMD100-65-250FT 100 80 52 55 4.5 100 65
IMD125-100-160FT 160 32 58 30 5 125 100
IMD125-100-200FT 160 50 65 45 5.5 125 100


Dengan motor empat tahap n=1450r/mnt Tekanan Desain: 1,6Mpa

Nomor Model Kapasitas Aliran (m³/jam) Kepala Pompa (m) Efisiensi (%) Tenaga motor (kW) NPSH r (m） Diameter (mm) Kecepatan berputar
saluran masuk saluran keluar
IMD50-32-125FT 6.3 5 38 0.55 2 50 32
IMD50-32-160FT 6.3 8 39 0.55 2 50 32
IMD50-32-200FT 6.3 12.5 40 1.1 2 50 32
IMD50-32-250FT 6.3 20 27 1.5 2 50 32
IMD65-50-125FT 12.5 5 48 0.55 2 65 50
IMD65-50-160FT 12.5 8 51 1.1 2 65 50
IMD65-40-200FT 12.5 12.5 42 1.5 2 65 40
IMD65-40-250FT 12.5 20 29 3 2 65 40
IMD80-65-125FT 25 5 52 1.1 2.5 80 65
IMD80-65-160FT 25 8 63 1.5 2.5 80 65 1450
IMD80-50-200FT 25 12.5 51 2.2 2.5 80 50
IMD80-50-250FT 25 20 53 5.5 2.5 80 50
IMD100-80-125FT 50 5 65 1.5 2.5 100 80
IMD100-80-160FT 50 8 55 2.2 2.5 100 80
IMD100-65-200FT 50 12.5 59 5.5 2.5 100 65
IMD100-65-250FT 50 20 49 7.5 2.5 100 65
IMD125-100-160FT 100 8 55 5.5 3 125 100
IMD125-100-200FT 100 12.5 62 11 3 125 100
IMD125-100-315FT 100 32 53 22 3 125 100
IMD125-100-400FT 100 50 59 30 3 125 100
IMD150-125-250FT 200 20 43 30 3.2 150 125
IMD150-125-315FT 200 32 58 37 3.2 150 125
IMD150-125-400FT 200 50 60 55 4 150 125
IMD200-150-250FT 400 20 60 45 4 200 150
IMD200-150-315FT 400 32 68 75 4 200 150
IMD200-150-400FT 400 50 63 110 5 200 150

Kondisi Kerja

Diameter Pompa 32mm - 300mm
Suhu Kerja - 20℃ - 180℃
Kisaran Kapasitas Aliran 3m³/jam - 800m³/jam
Kisaran Kepala Pompa 15m - 125m
Kisaran Bahan Berjajar - dalam FEP(F46), PFA
Standar yang Dirancang HG/T2730、SH/T3148、API685
